随着数据中心、工业自动化及关键基础设施对供电可靠性要求的不断提高，不间断电源（UPS）系统的智能监控与管理变得至关重要。CAN（Controller Area Network）总线以其高可靠性、实时性、多主站及优异的抗干扰能力，成为构建分布式UPS通信网络的理想选择。本文将探讨通过CAN总线实现UPS通信网络的数据采集与监控系统的整体设计方案。
一、 系统总体架构设计

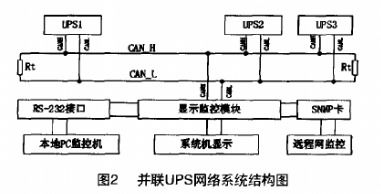

本系统采用分层分布式架构，主要由现场设备层、网络通信层和监控管理层构成。
- 现场设备层：由各台UPS主机及其附属的电池组、输入输出配电柜等智能设备组成。每台UPS内置或外挂一个符合CAN 2.0B标准的智能监控单元（IMU），负责采集本机的运行状态数据，如输入/输出电压电流、频率、负载率、电池电压与温度、内部温度、工作状态（市电、电池、旁路）及告警信息等。
- 网络通信层：采用CAN总线网络作为核心通信骨干。所有UPS的IMU作为CAN节点通过屏蔽双绞线接入总线，形成多主对等网络。网络拓扑可采用总线型或树型，终端需配置120Ω匹配电阻以确保信号完整性。该层负责实时、可靠地传输所有UPS的监测数据与控制指令。
- 监控管理层：在监控中心设置一台或多台CAN总线监控服务器（或工业计算机），通过PCI/CAN或USB/CAN接口卡接入CAN网络，作为监控主站。服务器运行数据采集与监控（SCADA）软件，负责解析CAN报文、处理数据、进行数据库存储、实时显示、告警处理，并可通过以太网向上级网管系统或云平台转发数据。
二、 CAN通信协议与应用层设计
为确保不同厂商或型号的UPS设备能够互联互通，必须制定统一的应用层通信协议。协议设计需遵循以下原则：
- 标识符分配：使用29位扩展帧标识符。可规划高优先级用于紧急告警（如“电池低压”、“过载”），低优先级用于常规周期性数据上传。可按“设备类型（UPS）->设备ID->参数类别”的结构划分标识符字段，便于报文过滤与处理。
- 报文格式定义：定义周期性上传的“状态数据帧”（如每秒上传一次核心参数）和事件触发的“告警帧”（状态变化时立即上传）。同时定义“查询帧”（由主站发起）和“控制帧”（用于远程开机、关机、测试等，需包含安全校验）。数据域长度最多8字节，需合理编码，对于超过8字节的参数（如历史记录）可采用分段传输机制。
- 数据标准化：对电压、电流、温度等物理量定义统一的单位、精度和缩放因子。状态量（如开关状态）和告警码也需标准化枚举。
三、 监控软件功能设计
监控服务器上的SCADA软件是系统的人机交互核心，应具备以下功能模块：
- 通信驱动与协议解析模块：负责底层CAN卡驱动，接收并解析所有CAN报文，根据应用层协议还原为有意义的工程数据。
- 实时数据库与历史数据库：在内存中建立实时数据库，保证监控画面的快速刷新。同时将重要数据（如每分钟的采样值、所有告警事件）存入SQL数据库（如MySQL, PostgreSQL）或时序数据库，供查询与分析。
- 人机界面（HMI）：
- 系统总览图：以图形化方式显示所有UPS的布局、连接关系及关键状态（绿色正常，红色告警）。
- 详细参数界面：以表格、仪表盘、曲线图等形式展示单台UPS的详尽运行参数。
- 实时/历史曲线：绘制电压、电流、负载等关键参数的变化趋势。
- 告警管理界面：实时弹出告警窗口，记录告警发生时间、设备、内容、级别及确认状态，并提供声光、短信、邮件等多种告警通知方式。
- 报表生成：自动生成日报、月报，统计设备运行时间、能耗、告警次数等。
- 设备控制模块：在授权和安全确认后，可向指定的UPS发送控制命令，执行远程操作。
- Web服务与接口：提供Web访问界面，方便远程查看；同时提供标准API（如Modbus TCP， RESTful API），便于与上级综合网管系统或IoT平台集成。
四、 关键技术与优势
- 高可靠性与实时性：CAN总线采用非破坏性仲裁机制和CRC校验，错误检测与处理能力强，保证了在电磁环境复杂的工业现场数据传输的可靠性。其报文优先级和事件触发机制确保了关键告警信息（如电池失效）的极低延时上报。
- 布线简单，扩展灵活：只需一条双绞线即可连接多达上百个节点，新增UPS设备只需就近接入总线并分配唯一ID即可，系统扩容极其方便。
- 真正的多主监控：网络中的任何一个监控终端（如本地触摸屏）理论上都可以主动获取数据，便于实现本地与远程的多点、冗余监控。
- 成本效益高：相比于为每台UPS配置独立的通信转换模块（如RS485转以太网），CAN总线方案硬件成本更低，系统结构更简洁。
五、
基于CAN总线构建的UPS通信网络数据采集与监控系统，充分发挥了CAN总线在分布式控制系统中的技术优势，实现了对多台UPS设备状态的全方位、实时、集中监控。标准化的应用层协议设计是实现互联互通的关键。该系统设计不仅能有效提升UPS系统管理的智能化水平和运维效率，更能为预防供电故障、保障关键负载持续运行提供坚实的数据支持和技术保障，在数据中心、通信机房、金融、医疗等领域具有广泛的应用前景。
