变配电所作为电力系统的核心枢纽，其电气设计直接关系到工厂生产、民用建筑运行的可靠性与经济性。本文将系统梳理工厂与民用建筑变配电所电气设计的关键要点，并特别关注现代通讯设备的设计需求。
一、 总体设计原则与前期规划
- 负荷计算与分级：准确计算各级负荷，特别是对一、二级负荷的容量与特性进行详尽分析，这是确定供电方案、选择变压器容量及备用电源的基础。工厂需重点考虑冲击性负荷（如大型电机启动）、非线性负荷（如变频器）的影响；民用建筑则需关注负荷的同时系数与季节性变化。
- 所址选择与布置：应靠近负荷中心，缩短供电半径，降低线路损耗。工厂变配电所需考虑与污染源、振动源的安全距离，以及运输与扩展的便利性。民用建筑变配电所（常设于地下室）需重点解决防水、通风、散热及设备运输通道问题。
- 主接线设计：根据负荷等级、电源数量及系统运行方式，选择安全、可靠、灵活、经济的主接线方案。工厂常用单母线分段接线以提高供电连续性；民用建筑则需优化出线回路，满足不同功能区（如商业、住宅、车库）的独立计量与管理需求。
二、 核心设备选型与配置
- 变压器：根据负荷性质、容量及发展规划选择台数与容量。工厂环境可能需选用防腐、防潮型或干式变压器；民用建筑为降低火灾风险、节约空间，普遍采用SC(B)系列干式变压器。需合理配置并联运行或分列运行方式。

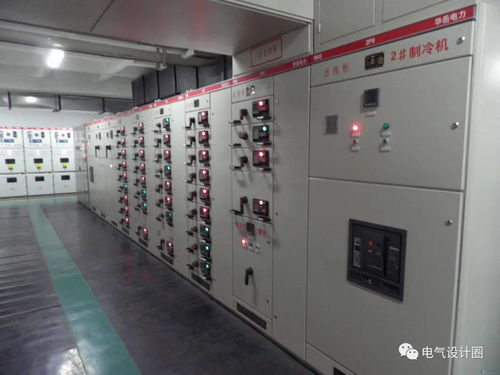

- 高低压开关柜：选择技术先进、可靠性高、便于维护的型号。高压柜需满足“五防”要求；低压柜出线回路应清晰划分，并预留适当备用回路。工厂环境可能对防护等级（IP等级）有更高要求。
- 继电保护与自动化：配置完善的继电保护系统（如过流、速断、瓦斯、温度保护等）。现代设计普遍采用微机综合保护装置和电力监控系统，实现遥测、遥信、遥控、遥调，为智能化管理奠定基础。
- 无功补偿与谐波治理：根据系统功率因数要求，配置集中或就地无功补偿装置。工厂中大量使用变频器、整流设备，民用建筑中LED照明、电梯、空调变频设备等均会产生谐波，需评估谐波含量，必要时配置有源或无源滤波装置。
三、 接地、防雷与安全设计
- 接地系统：采用TN-S或TN-C-S系统，设置独立且合格的接地网，接地电阻值需满足规范要求。所有电气设备金属外壳、金属构架均需可靠接地。
- 防雷保护：变配电所建筑本身需按二类或三类防雷建筑设防。在电源进线处必须安装浪涌保护器（SPD），并做好多级配合，以防护雷电波侵入。
- 安全措施：设置应急照明、火灾报警系统，配备绝缘工具和消防器材。高压室、变压器室门口应设置明显的安全警示标识和挡鼠板。
四、 通讯设备与智能化系统的专项设计要点
随着物联网与智能化发展，变配电所内的通讯设计至关重要。
- 通讯网络架构：通常采用分层分布式结构。现场设备层（保护装置、智能仪表）通过RS485、Modbus等总线通信；所内设置通讯管理机，负责协议转换与数据汇聚；再通过以太网（工业以太网更佳）接入上级电力监控系统或建筑设备管理系统（BMS）。
- 设备选型与接口：优先选择具备标准通信接口（如RS485、以太网口）的智能设备。通讯管理机应具备多协议支持能力和足够的处理性能。
- 布线设计：强弱电线路应分开敷设，通讯线缆（如屏蔽双绞线）需远离强电电缆，或采用金属管、槽进行屏蔽，防止电磁干扰。控制室内应设置专用的网络配线柜。
- 电源与防雷：为通讯管理机、交换机等关键网络设备配置不同断电源（UPS）。通讯线路在进入建筑物和柜体时，应安装相应的信号浪涌保护器。
- 网络安全：当变配电系统需要与外部管理网络或互联网连接时，必须部署防火墙、网闸等网络安全设备，进行有效的逻辑隔离，防止网络攻击。
五、 节能与环保考量
- 选用高效节能设备：如SCB14/SCB18型干式变压器、高分断低损耗的断路器。
- 优化运行方式：通过监控系统实现变压器经济运行，根据负荷自动投切变压器。
- 减少自身能耗：采用节能型照明、风机，优化通风散热方案。
工厂与民用建筑变配电所的电气设计是一项综合性极强的工程，需严格遵循国家规范，并结合具体项目特点灵活应用。在保证供电安全可靠的根本前提下，融入智能化、网络化的通讯设计，并兼顾经济性与节能环保，方能打造出面向未来的现代化变配电系统。
